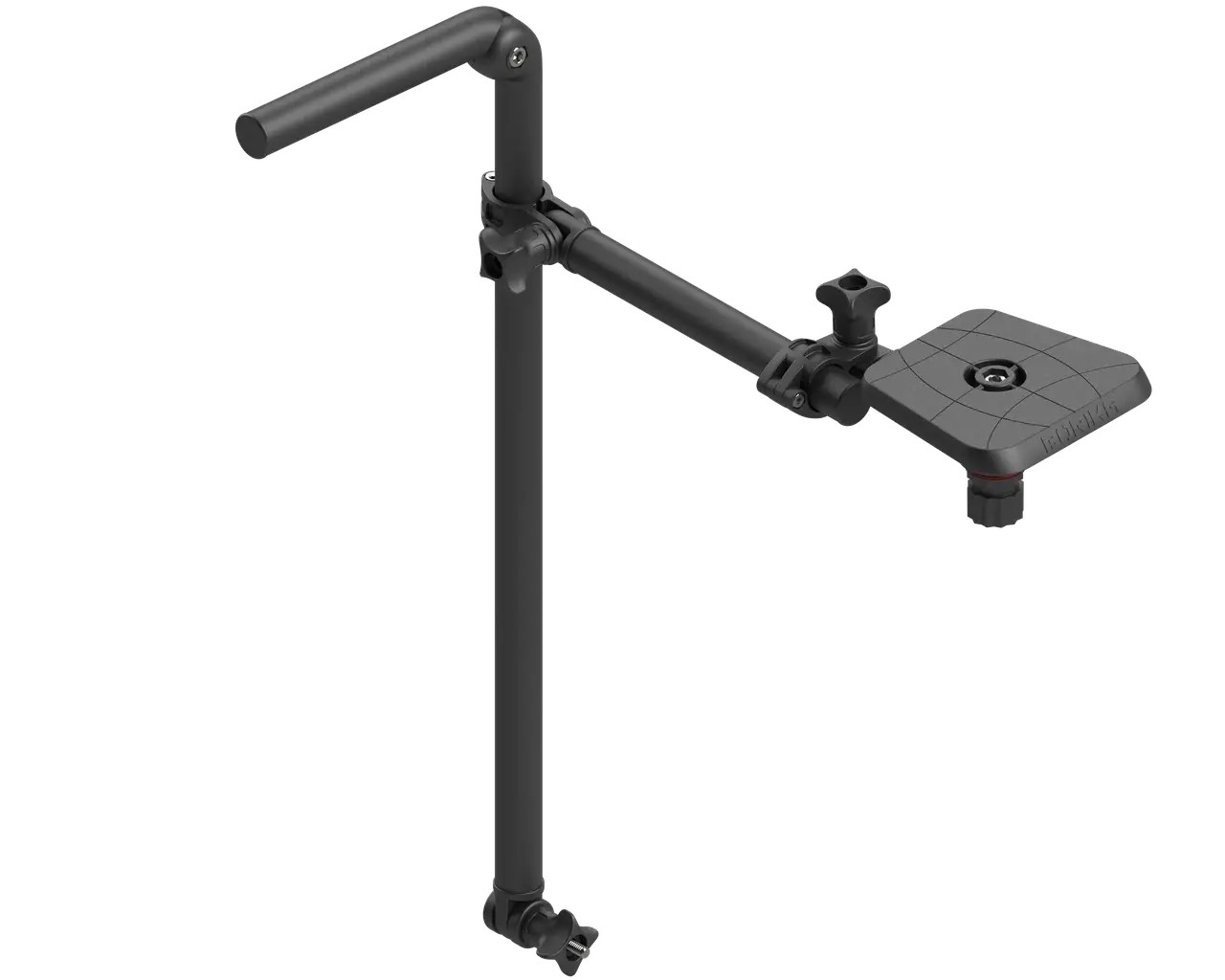

BORIKA montavimo rinkinys, skirtas iki 7 colių echolotui ir keitiklio montavimui šone, Ft601

Techniniai duomenys:
Jis skirtas echaloto montavimui įvairiuose laivuose. Komplektą sudaro Sl223 plokštė ir keitiklio laikiklis. Plokštė (106 х 98 mm, sienelės storis 3 mm) yra su 12-kampio žvaigždės formos vyriškuoju adapteriu, kuris pasisuka 360°. Plokštė yra prijungta prie vamzdžio (Ø 20,4 mm, L — 170 mm), kuris yra pritvirtintas prie dviejų kitų vamzdžių Ø 20,4 mm (L — 400 ir 120 mm), kurie yra sujungti tarpusavyje spaustuku. Kvadratinės rankenėlės veržlės fiksuoja ir reguliuoja pasirinktą konstrukcijos padėtį. Keitiklio laikiklis yra su dviem poliuretano poveržlėmis, M6*50 DIN 931 varžtu ir veržle. Komplektą sudaro tvirtinimo detalės: trys M6*35 DIN 933 varžtai, DIN 912 sraigtai (M5*50, M4*20 — 2 vnt., M6*20, M6*60) ir M4 DIN 985 (2 vnt.), M6 DIN 985, M5 ir M6 DIN 934 veržlės. Pagrindinės dalys pagamintos iš stiklo pluoštu sustiprinto poliamido. Vamzdis pagamintas iš anoduoto aliuminio. Tvirtinimo detalės pagamintos iš А2 (AISI 304) nerūdijančio plieno (išskyrus M5 ir M6 DIN 934 varines veržles).



Produkto aprašymas:
Šis rinkinys yra išsamus sprendimas echaloto ir keitiklio montavimui ant pripučiamo valties borto. Konstrukcija susideda iš plokštės mažam echaloto monitoriui (iki 7″) ir rankos tvirtinimo, tinkamo populiariausiems Lowrance, Raymarine, Garmin, Humminbird ir kitų prekės ženklų keitikliams.
Keitiklio tvirtinimas yra su adapteriu, kuris leidžia konstrukciją pritvirtinti prie bet kurios BORIKA FASTen® sistemos. Po naudojimo visą rinkinį galima lengvai nuimti transportavimui, nereikia išardyti įrangos.

Jį galima lengvai reguliuoti tiek gylio (maksimalus gylis yra apie 40 cm), tiek lentos pločio (lentoms, kurių skersmuo yra iki 30 cm) atžvilgiu, keičiant spaustuvų jungčių padėtį.
Keitiklis turi rankenėlę, skirtą keisti skenavimo kampą.
Plokštės gale yra pažymėti sustorinti tvirtinimo taškai, kurie atitinka standartinius tvirtinimo skyles populiariuose įrangos modeliuose.

Konstrukcija suprojektuota taip, kad plokštė kartu su įmontuota įranga galėtų visiškai pasisukti aplink adapterio ašį, o tai praverčia žvejojant, kai reikia greitai pakeisti ekrano padėtį, kad išvengtumėte saulės atspindžių.
Plokštės sienelės storis yra 3 mm, ji pagaminta iš stiklo pluoštu sustiprinto poliamido, kuris užtikrina jos patikimumą.

Norėdami pritvirtinti keitiklį, naudokite 50 mm varžtą, reguliuojamas poveržles su mažais grioveliais ir kvadratinę rankenėlę.
Medžiagos: stiklo pluoštu sustiprintas poliamidas, anoduotas aliuminis, A2 (AISI 304) nerūdijantis plienas, varis.
Pakuotėje: Ft601 sistema.
Naudojimo ir montavimo patarimai:
echaloto monitoriaus pagrindą galima pritvirtinti prie plokštės naudojant savaime įsiskverbiančius varžtus pagal montavimo instrukciją. Galite naudoti žymes, kad išgręžtumėte skyles, arba išgręžti savo skyles, kurios tiks jūsų įrangai.
Keitiklio vamzdžiai transportavimo metu kompaktiškai sulankstomi.
Norėdami prailginti produkto tarnavimo laiką, po naudojimo jūros vandenyje jį nuplaukite dideliu kiekiu gėlo vandens.
